特色技术

  低污染高效蓄热工业炉
济钢中板、宽厚板加热炉加热温度测试研究

     加热炉要给轧线提供合格的加热钢坯。炉温与钢坯的温度分布间的关系需要用数学模型来描述,这种数学模型机理很复杂,包括炉膛内有炉墙、炉气、钢坯表面参与的流动、燃烧和传热过程,钢坯内部的传导过程。

  本项目利用“黑匣子”温度记录器实测和记录不同品种的钢坯在蓄热加热炉内的加热过程的温度分布,对轧制扣头问题进行诊断,通过对实验结果的计算分析对钢坯加热数学模型进行实验验证和对加热工艺进行优化。

  图5为200厚的冷坯在蓄热加热炉内的加热曲线,上下温差太大是加热炉需要改进的问题。

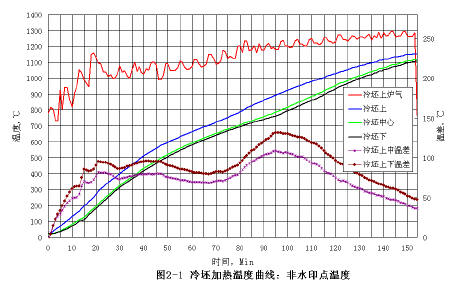

  图2-1是厚度270mm的冷钢坯的加热温度曲线,从加热曲线来看,出炉时上下温差过大,解决办法是把加热段炉温适当提高,把均热段的炉温降低一些。

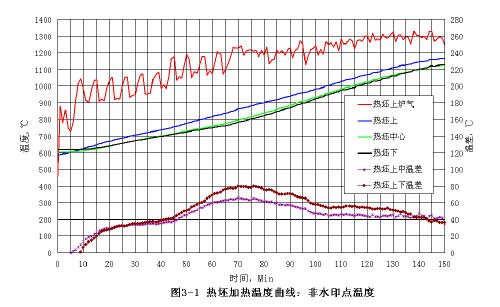

  图3-1是厚度270mm的热钢坯的加热温度曲线,热装温度为600度,从加热曲线来看,出炉时上下温差为40度,把温差控制在30度以内比较合理,解决办法是把加热段炉温适当提高,把均热段的炉温降低一些。

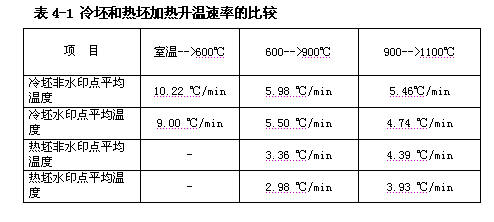

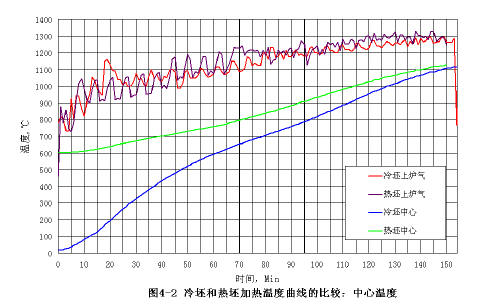

  图4-2是厚度270mm的热钢坯的加热温度曲线和冷坯加热曲线的对比,热装温度为600度。从加热曲线看,热坯的升温速度比冷坯的速度慢。



Copyright © 2001-2010 北京赛维美高科技有限公司
地址:(100097)北京市海淀区紫竹院路116号嘉豪国际中心D座-1803

电话:(010) 58931382/83 传真:(010)58931320 手机:13910788125 Email:cnmeter@cnmeter.com
